file pka Challenge jaringan sbb:
bukalah file challenge.pka anda dengan menggunakan packet tracer v7.0
#CLUSTER WEST
KONFIGURASI SUB-INTERFACE PADA ROUTER
Pertama-tama kita atur dulu perangkat router ROW-1 dengan klik perangkat
tersebut kemudianmasuk ke Tab CLI seperti biasa. Lalu masukan command seperti dibawah ini untuk membuat
subinterface dan memberikan IP Address pada sub interface yang sudah dibuat sesuai dengan
table IP pada soal:
RO_WEST(config)#int gig0/0.30
RO_WEST(config-subif)#en do 30
RO_WEST(config-subif)#ip add 172.19.0.1 255.255.255.128
RO_WEST(config-subif)#ex
RO_WEST(config)#int gig0/0.31
RO_WEST(config-subif)#en do 31
RO_WEST(config-subif)#ip add 172.19.0.129 255.255.255.128
RO_WEST(config-subif)#ex
RO_WEST(config)#int gig0/0.32
RO_WEST(config-subif)#en do 32
RO_WEST(config-subif)#ip add 172.19.1.1 255.255.255.128
RO_WEST(config-subif)#ex
RO_WEST(config)#int gig0/0.33
RO_WEST(config-subif)#en do 33
RO_WEST(config-subif)#ip add 172.19.1.129 255.255.255.128
RO_WEST(config-subif)#ex
RO_WEST(config-subif)#en do 30
RO_WEST(config-subif)#ip add 172.19.0.1 255.255.255.128
RO_WEST(config-subif)#ex
RO_WEST(config)#int gig0/0.31
RO_WEST(config-subif)#en do 31
RO_WEST(config-subif)#ip add 172.19.0.129 255.255.255.128
RO_WEST(config-subif)#ex
RO_WEST(config)#int gig0/0.32
RO_WEST(config-subif)#en do 32
RO_WEST(config-subif)#ip add 172.19.1.1 255.255.255.128
RO_WEST(config-subif)#ex
RO_WEST(config)#int gig0/0.33
RO_WEST(config-subif)#en do 33
RO_WEST(config-subif)#ip add 172.19.1.129 255.255.255.128
RO_WEST(config-subif)#ex
KONFIGURASI DHCP SERVER PADA ROUTER
Setelah mengatur sub interface dan IP addressnya, selanjutnya atur DHCP Server sesuai dengan
permintaan soal. Untuk perintahnya masukkanlah perintah seperti dibawah ini:
RO_WEST(config)#ip dhcp pool
MZ-A
RO_WEST(dhcp-config)#net 172.19.0.0 255.255.255.128
RO_WEST(dhcp-config)#def 172.19.0.1
RO_WEST(dhcp-config)#dns 200.130.20.34
RO_WEST(dhcp-config)#ex
RO_WEST(config)#ip dhcp pool MZ-B
RO_WEST(dhcp-config)#net 172.19.0.128 255.255.255.128
RO_WEST(dhcp-config)#def 172.19.0.129
RO_WEST(dhcp-config)#net 172.19.0.0 255.255.255.128
RO_WEST(dhcp-config)#def 172.19.0.1
RO_WEST(dhcp-config)#dns 200.130.20.34
RO_WEST(dhcp-config)#ex
RO_WEST(config)#ip dhcp pool MZ-B
RO_WEST(dhcp-config)#net 172.19.0.128 255.255.255.128
RO_WEST(dhcp-config)#def 172.19.0.129
RO_WEST(dhcp-config)#dns
200.130.20.34
RO_WEST(dhcp-config)#ex
RO_WEST(config)#ip dhcp pool MZ-C
RO_WEST(dhcp-config)#net 172.19.1.0 255.255.255.128
RO_WEST(dhcp-config)#def 172.19.1.1
RO_WEST(dhcp-config)#dns 200.130.20.34
RO_WEST(dhcp-config)#ex
RO_WEST(config)#ip dhcp pool MZ-D
RO_WEST(dhcp-config)#net 172.19.1.128 255.255.255.128
RO_WEST(dhcp-config)#def 172.19.1.129
RO_WEST(dhcp-config)#dns 200.130.20.34
RO_WEST(dhcp-config)#ex
RO_WEST(dhcp-config)#ex
RO_WEST(config)#ip dhcp pool MZ-C
RO_WEST(dhcp-config)#net 172.19.1.0 255.255.255.128
RO_WEST(dhcp-config)#def 172.19.1.1
RO_WEST(dhcp-config)#dns 200.130.20.34
RO_WEST(dhcp-config)#ex
RO_WEST(config)#ip dhcp pool MZ-D
RO_WEST(dhcp-config)#net 172.19.1.128 255.255.255.128
RO_WEST(dhcp-config)#def 172.19.1.129
RO_WEST(dhcp-config)#dns 200.130.20.34
RO_WEST(dhcp-config)#ex
Setelah membuat DHCP
Servernya, selanjutnya masukan IP pengecualian yang akan diberikan
DHCP Server, dengan perintah dibawah ini:
DHCP Server, dengan perintah dibawah ini:
RO_WEST(config)#ip dhcp
excluded-address 172.19.0.1 172.19.0.10
RO_WEST(config)#ip dhcp excluded-address 172.19.0.129 172.19.0.138
RO_WEST(config)#ip dhcp excluded-address 172.19.1.1 172.19.1.10
RO_WEST(config)#ip dhcp excluded-address 172.19.1.129 172.19.1.138
RO_WEST(config)#ip dhcp excluded-address 172.19.0.129 172.19.0.138
RO_WEST(config)#ip dhcp excluded-address 172.19.1.1 172.19.1.10
RO_WEST(config)#ip dhcp excluded-address 172.19.1.129 172.19.1.138
KONFIGURASI VLAN,
PORT MODE, DAN VTP PADA SWITCH
Pertama-tama kita membuat VLAN dan VTP Server pada switch SWW-1, untuk perintahnya seperti berikut ini:
Pertama-tama kita membuat VLAN dan VTP Server pada switch SWW-1, untuk perintahnya seperti berikut ini:
SWW-1(config)#vlan 30
SWW-1(config-vlan)#name MZ-A
SWW-1(config-vlan)#ex
SWW-1(config)#vlan 32
SWW-1(config-vlan)#name MZ-C
SWW-1(config-vlan)#ex
SWW-1(config)#vlan 31
SWW-1(config-vlan)#name MZ-B
SWW-1(config-vlan)#ex
SWW-1(config)#vlan 33
SWW-1(config-vlan)#name MZ-D
SWW-1(config-vlan)#ex
SWW-1(config)#vtp mo server
SWW-1(config)#vtp domain netacad.com
SWW-1(config)#vtp pass Secret123
SWW-1(config-vlan)#name MZ-A
SWW-1(config-vlan)#ex
SWW-1(config)#vlan 32
SWW-1(config-vlan)#name MZ-C
SWW-1(config-vlan)#ex
SWW-1(config)#vlan 31
SWW-1(config-vlan)#name MZ-B
SWW-1(config-vlan)#ex
SWW-1(config)#vlan 33
SWW-1(config-vlan)#name MZ-D
SWW-1(config-vlan)#ex
SWW-1(config)#vtp mo server
SWW-1(config)#vtp domain netacad.com
SWW-1(config)#vtp pass Secret123
Kemudian atur juga
switchport pada port 0/1 sampai 0/5 menjadi trunk untuk disetiap switch yang ada, dengan perintah seperti berikut ini:
SWW-x(config)#int ra fa0/1-5
SWW-x(config-if-range)#sw mo tru
SWW-x(config-if-range)#sw mo trunk
SWW-x(config-if-range)#sw mo tru
SWW-x(config-if-range)#sw mo trunk
Setelah membuat swich port menjadi trunk, atur agar SWW-2 sampai dengan SWW-7 menjadi vtp client, dengan perintah seperti berikut:
SWW-2(config)#vtp mo client
SWW-2(config)#vtp domain netacad.com
SWW-2(config)#vtp password Secret123
SWW-2(config)#vtp domain netacad.com
SWW-2(config)#vtp password Secret123
Untuk switch SWW-4 sampai SWW-7 atur switchport
mode pada port fa0/6-10 (vlan30), fa0/16-20 (vlan31), fa0/11-15(vlan32), dan
fa0/21-24(vlan33). Dengan perintah seperti berikut:
SWW-x(config)#int range
fastEthernet 0/6-10
SWW-x(config-if-range)#sw mo ac
SWW-x(config-if-range)#sw ac vlan 30
SWW-x(config-if-range)#ex
SWW-x(config)#int range fa0/16-20
SWW-x(config-if-range)#sw mo ac
SWW-x(config-if-range)#sw ac vlan 31
SWW-x(config-if-range)#ex
SWW-x(config)#int ra fa0/11-15
SWW-x(config-if-range)#sw mo ac
SWW-x(config-if-range)#sw ac vlan 32
SWW-x(config-if-range)#ex
SWW-x(config)#int ra fa0/21-24
SWW-x(config-if-range)#sw mo ac
SWW-x(config-if-range)#sw ac vlan 33
SWW-x(config-if-range)#ex
SWW-x(config-if-range)#sw mo ac
SWW-x(config-if-range)#sw ac vlan 30
SWW-x(config-if-range)#ex
SWW-x(config)#int range fa0/16-20
SWW-x(config-if-range)#sw mo ac
SWW-x(config-if-range)#sw ac vlan 31
SWW-x(config-if-range)#ex
SWW-x(config)#int ra fa0/11-15
SWW-x(config-if-range)#sw mo ac
SWW-x(config-if-range)#sw ac vlan 32
SWW-x(config-if-range)#ex
SWW-x(config)#int ra fa0/21-24
SWW-x(config-if-range)#sw mo ac
SWW-x(config-if-range)#sw ac vlan 33
SWW-x(config-if-range)#ex
KONFIGURASI IP PADA PC DENGAN DHCP
Selanjutanya atur PC A sampai PC H mendapatkan DHCP IP Address dengan langkah: Klik salah satu PC è Desktop è IP Configuration è Pilih DHCP
Pertama-tama buat table IP Address terlebih dahulu untuk mempermudah kita memasukan IP
Adddress pada perangkat-perangkat yang ada sesuai dengan aturan soal, seperi dibawah ini:
RON-3(config)#interface se0/0/0
RON-3(config-if)#no shut
RON-3(config-if)#ip add 10.0.0.5 255.255.255.252
RON-3(config-if)#ex
RON-3(config)#interface gigabitEthernet 0/1
RON-3(config-if)#no shut
RON-3(config-if)#ip add 10.0.0.10 255.255.255.252
RON-3(config-if)#ex
RON-5(config)#interface fastEthernet 0/0
RON-5(config-if)#no shut
RON-5(config-if)#ip add 10.0.0.14 255.255.255.252
RON-5(config-if)#ex
RON-5(config)#int fa0/1
RON-5(config-if)#no shut
RON-5(config-if)#ip add 192.168.3.1 255.255.255.128
RON-5(config-if)#ex
RON-4(config)#ip route 192.168.2.0 255.255.255.0 fa0/1
RON-4(config)#ip route 10.0.0.8 255.255.255.252 fa0/0
RON-4(config)#ip route 10.0.0.4 255.255.255.252 fa0/0
RON-4(config)#ip route 10.0.0.0 255.255.255.252 fa0/0
RON-4(config)#ip route 192.168.0.0 255.255.254.0 fa0/0
RON-4(config)#ip route 10.0.0.12 255.255.255.252 eth1/0
RON-4(config)#ip route 192.168.3.0 255.255.255.128 eth1/0
RON-5(config)#ip route 192.168.3.0 255.255.255.128 fa0/1
RON-5(config)#ip route 10.0.0.12 255.255.255.252 fa0/0
Pada cluster east kita ditugaskan membuat Default routing pada perangkat ROE-1, dan
menggunakan interface yang keluar sebagai targetnya, berikut perintahnya:
ROE-2(config)#router ospf 100
ROE-2(config-router)#net 192.168.2.0 255.255.255.0 area 0
ROE-2(config-router)#net 10.20.0.132 255.255.255.252 area 0
ROE-3(config)#router ospf 100
ROE-3(config-router)#net 192.168.1.0 255.255.255.0 area 0
ROE-3(config-router)#net 10.20.0.128 255.255.255.252 area 0
protokol. Seperti berikut ini:
Konfigurasinya:
RO_WEST(config)#router eigrp 10
RO_WEST(config-router)#no auto
RO_WEST(config-router)#net 202.20.87.0 255.255.255.252
RO_WEST(config-router)#ex
RON-1(config)#router eigrp 10
RON-1(config-router)#no auto
RON-1(config-router)#net 202.20.87.4 255.255.255.252
RON-1(config-router)#ex
RMD-1(config)#router eigrp 10
RMD-1(config-router)#no auto
RMD-1(config-router)#net 202.20.87.8 255.255.255.252
RMD-1(config-router)#net 202.20.87.12 255.255.255.252
RMD-1(config-router)#net 202.20.87.20 255.255.255.252
RMD-1(config-router)#ex
ROE-1(config)#router eigrp 10
ROE-1(config-router)#no aut
ROE-1(config-router)#net 202.20.87.20 255.255.255.252
ROE-1(config-router)#ex
Selanjutanya atur PC A sampai PC H mendapatkan DHCP IP Address dengan langkah: Klik salah satu PC è Desktop è IP Configuration è Pilih DHCP
#CLUSTER NORTH
MENGATUR IP ADDRESS PADA ROUTER & PCPertama-tama buat table IP Address terlebih dahulu untuk mempermudah kita memasukan IP
Adddress pada perangkat-perangkat yang ada sesuai dengan aturan soal, seperi dibawah ini:
RON-1
|
Gig0/0
|
10.0.0.1
|
255.255.255.252
|
-
|
RON-2
|
Gig0/0
|
10.0.0.2
|
255.255.255.252
|
-
|
Gig0/1
|
192.168.0.1
|
255.255.254.0
|
-
|
|
Se0/0/0
|
10.0.0.6
|
255.255.255.252
|
-
|
|
RON-3
|
Se0/0/0
|
10.0.0.5
|
255.255.255.252
|
-
|
Gig0/1
|
10.0.0.10
|
255.255.255.252
|
-
|
|
RON-4
|
Fa0/0
|
10.0.0.9
|
255.255.255.252
|
-
|
Fa0/1
|
192.168.2.1
|
255.255.255.0
|
-
|
|
Eth1/0
|
10.0.0.13
|
255.255.255.252
|
-
|
|
RON-5
|
Fa0/0
|
10.0.0.14
|
255.255.255.252
|
-
|
Fa0/1
|
192.168.3.1
|
255.255.255.128
|
-
|
|
PC 1
|
Fa0
|
192.168.1.254
|
255.255.254.0
|
200.130.20.34
|
PC 2
|
Fa0
|
192.168.2.254
|
255.255.255.0
|
200.130.20.34
|
PC 3
|
Fa0
|
192.168.3.126
|
255.255.255.128
|
200.130.20.34
|
Setelah kita
mengetahui IP Address yang akan dipakai pada perangkat-perangkat, selanjutnya
masukan IP ke masing-masing Perangkat router, urut dari RON-1 sampai RON-5 dengan perintah seperti berikut ini:
masukan IP ke masing-masing Perangkat router, urut dari RON-1 sampai RON-5 dengan perintah seperti berikut ini:
RON-1(config)#interface
gigabitEthernet 0/0
RON-1(config-if)#no shutdown
RON-1(config-if)#no shutdown
RON-1(config-if)#ip add
10.0.0.1 255.255.255.252
RON-1(config-if)#ex
RON-1(config-if)#ex
RON-2(config)#interface
gigabitEthernet 0/0
RON-2(config-if)#no shut
RON-2(config-if)#ip add 10.0.0.2 255.255.255.252
RON-2(config-if)#ex
RON-2(config)#int gig0/1
RON-2(config-if)#no shutdown
RON-2(config-if)#ip address 192.168.0.1 255.255.254.0
RON-2(config-if)#ex
RON-2(config)#int se0/0/0
RON-2(config-if)#no shut
RON-2(config-if)#ip add 10.0.0.6 255.255.255.252
RON-2(config-if)#ex
RON-2(config-if)#no shut
RON-2(config-if)#ip add 10.0.0.2 255.255.255.252
RON-2(config-if)#ex
RON-2(config)#int gig0/1
RON-2(config-if)#no shutdown
RON-2(config-if)#ip address 192.168.0.1 255.255.254.0
RON-2(config-if)#ex
RON-2(config)#int se0/0/0
RON-2(config-if)#no shut
RON-2(config-if)#ip add 10.0.0.6 255.255.255.252
RON-2(config-if)#ex
RON-3(config)#interface se0/0/0
RON-3(config-if)#no shut
RON-3(config-if)#ip add 10.0.0.5 255.255.255.252
RON-3(config-if)#ex
RON-3(config)#interface gigabitEthernet 0/1
RON-3(config-if)#no shut
RON-3(config-if)#ip add 10.0.0.10 255.255.255.252
RON-3(config-if)#ex
RON-4(config)#interface
fastEthernet 0/0
RON-4(config-if)#no shut
RON-4(config-if)#ip add 10.0.0.9 255.255.255.252
RON-4(config-if)#ex
RON-4(config)#int fa0/1
RON-4(config-if)#no shut
RON-4(config-if)#ip add 192.168.2.1 255.255.255.0
RON-4(config-if)#ex
RON-4(config)#int eth1/0
RON-4(config-if)#no shut
RON-4(config-if)#ip add 10.0.0.13 255.255.255.252
RON-4(config-if)#ex
RON-4(config-if)#no shut
RON-4(config-if)#ip add 10.0.0.9 255.255.255.252
RON-4(config-if)#ex
RON-4(config)#int fa0/1
RON-4(config-if)#no shut
RON-4(config-if)#ip add 192.168.2.1 255.255.255.0
RON-4(config-if)#ex
RON-4(config)#int eth1/0
RON-4(config-if)#no shut
RON-4(config-if)#ip add 10.0.0.13 255.255.255.252
RON-4(config-if)#ex
RON-5(config)#interface fastEthernet 0/0
RON-5(config-if)#no shut
RON-5(config-if)#ip add 10.0.0.14 255.255.255.252
RON-5(config-if)#ex
RON-5(config)#int fa0/1
RON-5(config-if)#no shut
RON-5(config-if)#ip add 192.168.3.1 255.255.255.128
RON-5(config-if)#ex
Selanjutnya atur IP
pada PC yang ada dengan langkah-langkah seperti biasa. Klik PC è Desktop è IP Configuration, kemudian masukan IP Addressnya:
KONFIGURASI ROUTING
STATIC ANTAR ROUTER
Setelah kita memasukan IP Address disana-sini. Lanjut membuat routing static pada router RON-2 sampai RON-5 yang akan menghasilkan PC 1 sampai PC 3 dapat saling berkomunikasi. Gunakan interface yang menuju keluar sebagai target static routingnya. Seperti dibawah ini:
Setelah kita memasukan IP Address disana-sini. Lanjut membuat routing static pada router RON-2 sampai RON-5 yang akan menghasilkan PC 1 sampai PC 3 dapat saling berkomunikasi. Gunakan interface yang menuju keluar sebagai target static routingnya. Seperti dibawah ini:
RON-2(config)#ip route 10.0.0.0
255.255.255.252 gig0/0
RON-2(config)#ip route 192.168.0.0 255.255.254.0 gig0/1
RON-2(config)#ip route 10.0.0.4 255.255.255.252 se0/0/0
RON-2(config)#ip route 10.0.0.8 255.255.255.252 se0/0/0
RON-2(config)#ip route 10.0.0.12 255.255.255.252 se0/0/0
RON-2(config)#ip route 192.168.2.0 255.255.255.0 se0/0/0
RON-2(config)#ip route 192.168.3.0 255.255.255.128 se0/0/0
RON-2(config)#ip route 192.168.0.0 255.255.254.0 gig0/1
RON-2(config)#ip route 10.0.0.4 255.255.255.252 se0/0/0
RON-2(config)#ip route 10.0.0.8 255.255.255.252 se0/0/0
RON-2(config)#ip route 10.0.0.12 255.255.255.252 se0/0/0
RON-2(config)#ip route 192.168.2.0 255.255.255.0 se0/0/0
RON-2(config)#ip route 192.168.3.0 255.255.255.128 se0/0/0
RON-3(config)#ip route 10.0.0.4
255.255.255.252 se0/0/0
RON-3(config)#ip route 192.168.0.0 255.255.254.0 se0/0/0
RON-3(config)#ip route 10.0.0.0 255.255.255.252 se0/0/0
RON-3(config)#ip route 10.0.0.8 255.255.255.252 gig0/1
RON-3(config)#ip route 10.0.0.12 255.255.255.252 gig0/1
RON-3(config)#ip route 192.168.2.0 255.255.255.0 gig0/1
RON-3(config)#ip route 192.168.3.0 255.255.255.128 gig0/1
RON-3(config)#ip route 192.168.0.0 255.255.254.0 se0/0/0
RON-3(config)#ip route 10.0.0.0 255.255.255.252 se0/0/0
RON-3(config)#ip route 10.0.0.8 255.255.255.252 gig0/1
RON-3(config)#ip route 10.0.0.12 255.255.255.252 gig0/1
RON-3(config)#ip route 192.168.2.0 255.255.255.0 gig0/1
RON-3(config)#ip route 192.168.3.0 255.255.255.128 gig0/1
RON-4(config)#ip route 192.168.2.0 255.255.255.0 fa0/1
RON-4(config)#ip route 10.0.0.8 255.255.255.252 fa0/0
RON-4(config)#ip route 10.0.0.4 255.255.255.252 fa0/0
RON-4(config)#ip route 10.0.0.0 255.255.255.252 fa0/0
RON-4(config)#ip route 192.168.0.0 255.255.254.0 fa0/0
RON-4(config)#ip route 10.0.0.12 255.255.255.252 eth1/0
RON-4(config)#ip route 192.168.3.0 255.255.255.128 eth1/0
RON-5(config)#ip route 192.168.3.0 255.255.255.128 fa0/1
RON-5(config)#ip route 10.0.0.12 255.255.255.252 fa0/0
RON-5(config)#ip route 10.0.0.8
255.255.255.252 fa0/0
RON-5(config)#ip route 10.0.0.4 255.255.255.252 fa0/0
RON-5(config)#ip route 10.0.0.0 255.255.255.252 fa0/0
RON-5(config)#ip route 192.168.0.0 255.255.254.0 fa0/0
RON-5(config)#ip route 192.168.2.0 255.255.255.0 fa0/0
RON-5(config)#ip route 10.0.0.4 255.255.255.252 fa0/0
RON-5(config)#ip route 10.0.0.0 255.255.255.252 fa0/0
RON-5(config)#ip route 192.168.0.0 255.255.254.0 fa0/0
RON-5(config)#ip route 192.168.2.0 255.255.255.0 fa0/0
#CLUSTER EAST
KONFIGURASI ROUTING DEFAULT PADA ROUTERPada cluster east kita ditugaskan membuat Default routing pada perangkat ROE-1, dan
menggunakan interface yang keluar sebagai targetnya, berikut perintahnya:
ROE-1(config)#ip route 0.0.0.0
0.0.0.0 se0/0/0
KONFIGURASI ROUTING DYNAMIC OSPF PADA
ROUTER
Selanjutnya pada bagian ini kita ditugaskan untuk membuat routing dynamic antara router ROE-
1, ROE-2, dan ROE-3. Dengan protocol routing OSPF, proses IDnya 100 dan berjalan pada area 0. Pada router ROE-1 kita tidak perlu memasukkan network pada Serial dan router ROE-1 harus
membagiakan default routingnya. Berikut perintahnya:
Selanjutnya pada bagian ini kita ditugaskan untuk membuat routing dynamic antara router ROE-
1, ROE-2, dan ROE-3. Dengan protocol routing OSPF, proses IDnya 100 dan berjalan pada area 0. Pada router ROE-1 kita tidak perlu memasukkan network pada Serial dan router ROE-1 harus
membagiakan default routingnya. Berikut perintahnya:
ROE-1(config)#router ospf 100
ROE-1(config-router)#net 10.20.0.132 255.255.255.252 area 0
ROE-1(config-router)#net 10.20.0.128 255.255.255.252 area 0
ROE-1(config-router)#redistribute static subnets
ROE-1(config-router)#default-information originate
ROE-1(config-router)#net 10.20.0.132 255.255.255.252 area 0
ROE-1(config-router)#net 10.20.0.128 255.255.255.252 area 0
ROE-1(config-router)#redistribute static subnets
ROE-1(config-router)#default-information originate
ROE-2(config)#router ospf 100
ROE-2(config-router)#net 192.168.2.0 255.255.255.0 area 0
ROE-2(config-router)#net 10.20.0.132 255.255.255.252 area 0
ROE-3(config)#router ospf 100
ROE-3(config-router)#net 192.168.1.0 255.255.255.0 area 0
ROE-3(config-router)#net 10.20.0.128 255.255.255.252 area 0

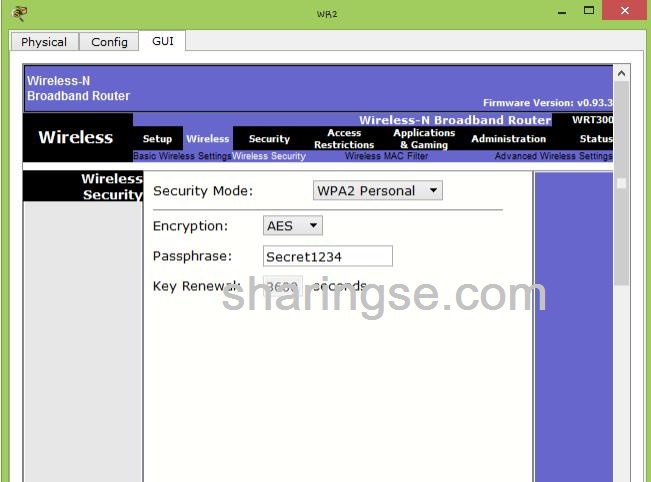

KONFIGURASI ACCESS POINT
Pada cluster east terdapat 2 access point dan kita ditugaskan mengatur IP address sekaligus
mengatur Wirelessnya. Lakukan seperti berikut:
Pada cluster east terdapat 2 access point dan kita ditugaskan mengatur IP address sekaligus
mengatur Wirelessnya. Lakukan seperti berikut:

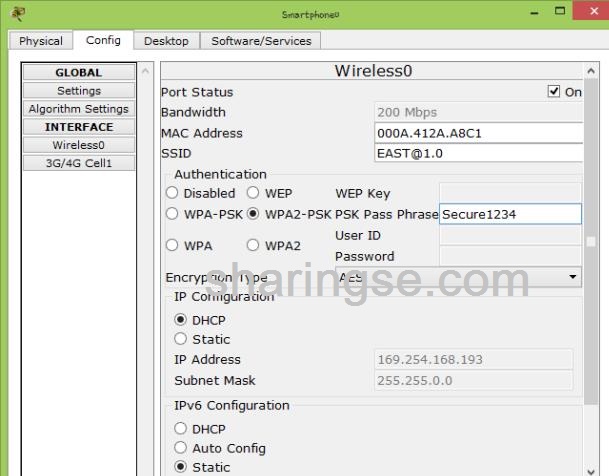

MENGHUBUNGKAN PERANGKAT LAPTOP,
TABLET, DAN SMARTPHONE KE WIRELESS
Disini kita mengatur agar Laptop1, Laptop3, Tablet PC1 dan Smartphone0 agar terhubung dengan perangkat Access point WR1. Kemudian perangkat Laptop0, Laptop2 dan Tablet PC0 terhubung dengan perangkat Access point WR2. Untuk konfigurasinya seperti berikut ini:
Disini kita mengatur agar Laptop1, Laptop3, Tablet PC1 dan Smartphone0 agar terhubung dengan perangkat Access point WR1. Kemudian perangkat Laptop0, Laptop2 dan Tablet PC0 terhubung dengan perangkat Access point WR2. Untuk konfigurasinya seperti berikut ini:
CLUSTER ROUTING
Pada bagian ini kita ditugaskan untuk melakukan routing antara
router CENTRAL, ROW-1, RON-1, RMD-1, RSO-1 dan ROE-1. Menggunakan routing
protokol EIGRP dengan AS 10 dan no autosummary. Sebelum melakukan konfigurasi
ada baiknya kita membuat tabel network yang
digunakan antar router berkomunikasi, setelah itu barulah kita
memasukkannya kedalam routingprotokol. Seperti berikut ini:
ROUTER
|
NETWORK
|
SUBNET
|
CENTRAL
|
202.20.87.0
|
255.255.255.252
|
202.20.87.4
|
255.255.255.252
|
|
202.20.87.8
|
255.255.255.252
|
|
200.130.20.32
|
255.255.255.252
|
|
200.130.20.16
|
255.255.255.252
|
|
ROW-1
|
202.20.87.0
|
255.255.255.252
|
RON-1
|
202.20.87.4
|
255.255.255.252
|
RMD-1
|
202.20.87.8
|
255.255.255.252
|
202.20.87.12
|
255.255.255.252
|
|
202.20.87.20
|
255.255.255.252
|
|
RSO-1
|
TIDAK BISA DIBUKA
|
|
ROE-1
|
202.20.87.20
|
255.255.255.252
|
Konfigurasinya:
CENTRAL(config)#router eigrp 10
CENTRAL(config-router)#net 200.130.20.32 0.0.0.3
CENTRAL(config-router)#net 200.130.20.16 0.0.0.3
CENTRAL(config-router)#net 202.20.87.0 255.255.255.252
CENTRAL(config-router)#net 202.20.87.4 255.255.255.252
CENTRAL(config-router)#net 200.130.20.32 0.0.0.3
CENTRAL(config-router)#net 200.130.20.16 0.0.0.3
CENTRAL(config-router)#net 202.20.87.0 255.255.255.252
CENTRAL(config-router)#net 202.20.87.4 255.255.255.252
CENTRAL(config-router)#net
202.20.87.8 255.255.255.252
CENTRAL(config-router)#no auto
CENTRAL(config-router)#ex
CENTRAL(config-router)#no auto
CENTRAL(config-router)#ex
RO_WEST(config)#router eigrp 10
RO_WEST(config-router)#no auto
RO_WEST(config-router)#net 202.20.87.0 255.255.255.252
RO_WEST(config-router)#ex
RON-1(config)#router eigrp 10
RON-1(config-router)#no auto
RON-1(config-router)#net 202.20.87.4 255.255.255.252
RON-1(config-router)#ex
RMD-1(config)#router eigrp 10
RMD-1(config-router)#no auto
RMD-1(config-router)#net 202.20.87.8 255.255.255.252
RMD-1(config-router)#net 202.20.87.12 255.255.255.252
RMD-1(config-router)#net 202.20.87.20 255.255.255.252
RMD-1(config-router)#ex
ROE-1(config)#router eigrp 10
ROE-1(config-router)#no aut
ROE-1(config-router)#net 202.20.87.20 255.255.255.252
ROE-1(config-router)#ex
catatan :
dalam konfigurasi diatas hanya bisa mendapatkan nilai 99%, 99% tersebut sudah dikatakan mendapatkan nilai 100%
Posting Komentar untuk "konfigurasi jaringan soal LKS nasional"
